高精密型电动载物台

高精密型电动载物台



  • 标配步进电机和RS232接口(接口可定制),出线方位一致,方便安装连接
  • 步进电机和丝杆一体式,传动同步,大大降低了偏心扰动且噪音小
  • 装有限位开关,方便准确的定位和保护产品
  • 顶座有标准孔距通孔,底座有标准孔距螺纹孔,方便安装固定
  • 精密载物台底板和合理的导轨固定方式大大的降低了载物台的俯仰和偏摆,使运动有较大提高
  • 导轨采用精密交叉滚柱导轨,运动流畅,承载大,有侧向调整导轨预紧力和消间隙之功能,拥有较高的直线度和平行度,适合单轴重载或多轴组合
  • 装有高分辨率编码器,有效保证重复定位精度和绝对定位精度,特别适合高速往复运动
  •

    产品型号 XY-ET1.0/XY-ET2.0
    机械结构 台面尺寸 180mmx180mm
    行程 50mmx30mm
    导轨 交叉滚柱导轨
    丝杆直径 8mm
    丝杆导程 1mm
    主材质-表面处理 铝合金-氧化哑黑
    精度描述 最大速度:mm/sec 6.6~6.7mm
    重复定位精度 1μm
    绝对定位精度 5μm
    直线度 6μm/m
    平行度 20μm
    台面平行度 0.01mm
    电气规格 电机 型号 42BYG
    功率 6W
    工作电压V DC12V
    步进角° 0.05625度(1.8度,128细分)
    传感器 型号 PM-L24
    工作电压V 12V
    工作电流 15mA
    磁栅尺 型号 MR200A-3
    分辨率 1μm
    精度指标(20℃) ±20μm/m
    重复精度 Max.±1个单位分辨率(单方向)
    承载 水平使用中心kg 10kg
    自重 带电机kg 5kg

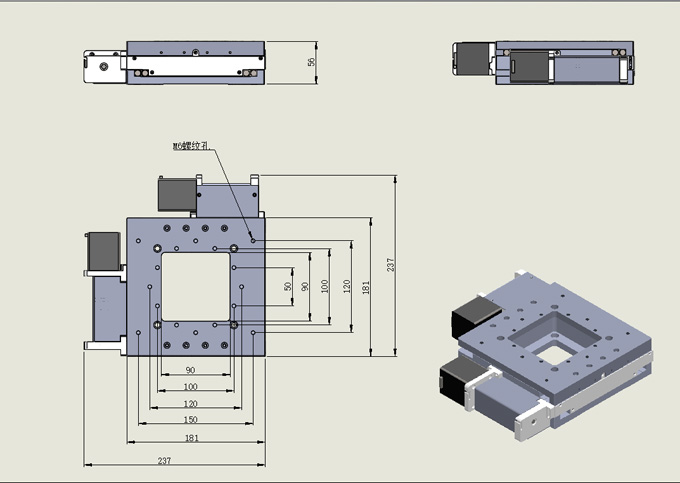

    高精密型电动载物台XY-ET1.0产品尺寸图

    高精密型电动载物台XY-ET1.0产品尺寸图

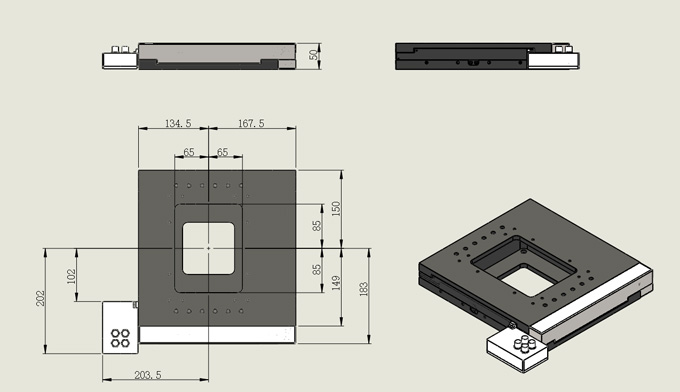

    高精密型电动载物台图XY-ET2.0产品尺寸图

    高精密型电动载物台XY-ET2.0产品尺寸图
